指令系统结构分类
按照存储分类
- 堆栈结构
- 累加器结构
- 通用寄存器结构：根据操作数来源分为RM，RR （R寄存器，M存储器）
对于不同结构操作数位置和给出方式会不同。
- 显式给出：例如mov
- 隐式给出：例如push，pop
通用寄存器型结构
现代指令系统主流结构。
根据ALU指令操作数个数可以分为：
- 3操作数指令
- 2操作数指令
| 指令结构类型 | 优点 | 缺点 |
|---|---|---|
| RR | 字长固定，结构简洁 | 指令条数多，程序占用空间大 |
| RM | 不必load加载，易于编码 | 从R和M中读取时间差异大 |
| MM | 代码最紧凑，不需要寄存器保存变量 | 指令字长变化大，速度慢 |
寻址方式
寻找有效地址EA
表达方式：
- 寄存器寻址ADD R1，R2
- 立即数寻址ADD R1，#6
- 偏移寻址ADD R1，120（R2）
- 寄存器间接寻址ADD R1，（R2）
- 索引寻址ADD R1，（R2+R3）
- 直接寻址ADD R1，（1000）
- 存储器间接寻址ADD R2，@（R1）
- 自增寻址ADD R1，（R2）+ //R2会自增
- 自减寻址ADD R1，-（R2）
- 缩放寻址ADD R1，80（R2）[R3]
不同寻址方式使用频率不同
最高为立即数寻址和偏移寻址

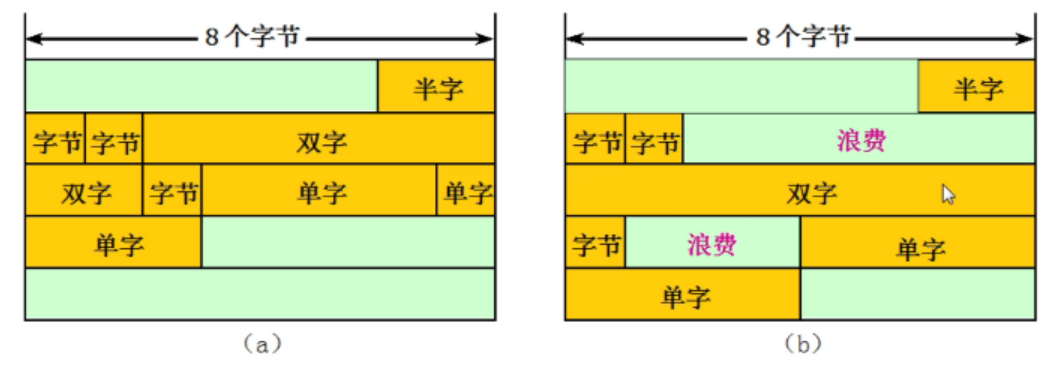

物理空间的信息存放问题：
如果使用左侧则会降低读入效率，右侧浪费存储空间。
指令系统的设计与优化
指令系统的设计
功能设计，格式设计。
指令系统的设计需要考虑速度，成本，灵活性
指令系统的基本要求
- 完整性：提供的指令对于程序而言足够
- 规整性：每种操作要对所有数据类型都兼容
- 正交性：不同含义字段互不相干，互相独立
- 高效率：速度快
- 兼容性：向后兼容
控制指令
包括：跳转，分支。
对于控制指令而言，分支指令最为常用。

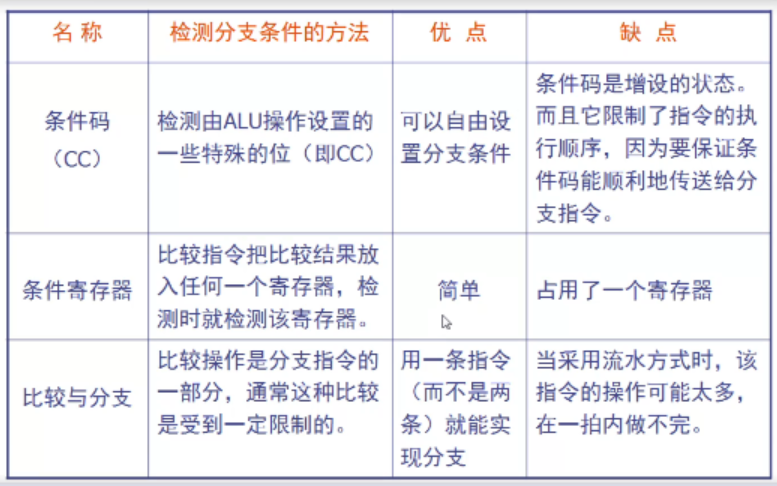

分支条件的方法：
优化
哈夫曼编码
使用频率最高的用最短的编码。
构造方式：哈夫曼树
缺点：变长，难以处理。
改进：使用几种固定长度的编码，但是也是概率高的用短的。
操作码优化程度的判定

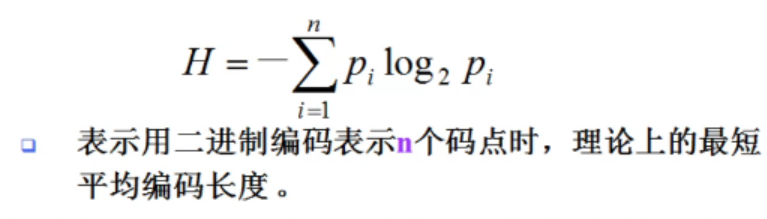

信息熵：
信息冗余计算=(实际平均编码长度-理论最短平均长度)/实际平均编码长度 *100%

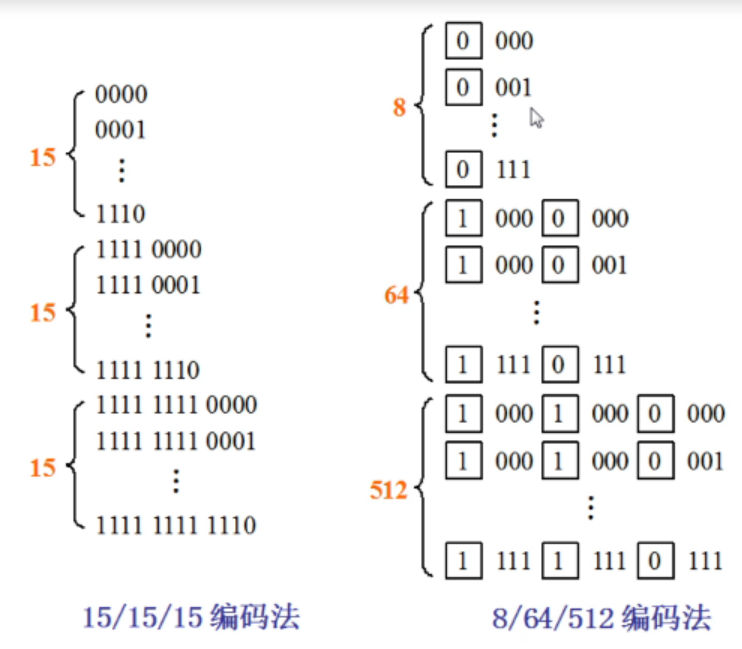

等长扩展码
15/15/15编码 每一轮的1111作为扩展位
8/64/512编码 每四位选第一为做扩展位
定长操作码：目前常用
优点：编译速度快
缺点：存储空间占用大
编码格式
- 可变长度编码格式：
- 固定长度编码：操作码和寻址方式放到一起，大部分RISC使用
- 混合型编码格式：类似哈夫曼改进。
指令系统的发展和改进
CISC方向
指令数量多，功能多。
改进方向：
- 面向目标程序增强指令功能：增强处理速度，I/O，控制
- 面向高级语言优化
- 面向操作系统优化：进程同步互斥信号量。
RISC方向
只对常用指令编码。
指令定长，指令条数少。
操作数的类型和大小
表示操作数的方法
- 给指令操作码制定的操作数
- 给数据加上表示，数据本身给出操作类型。
操作数大小
字节，半字，字，双字
操作数表示
字符：ASCII
整数：二进制补码
浮点：IEEE 754
MIPS指令系统结构
MIPS寄存器：
- 32个64位通用寄存器
- 32个64位浮点数寄存器
- 特殊寄存器，如溢出
数据表示：
字节8b半字16b字32b双子64b
存储方式：
大端存储：低地址放高位，高地址放地位
MIPS指令格式分类：

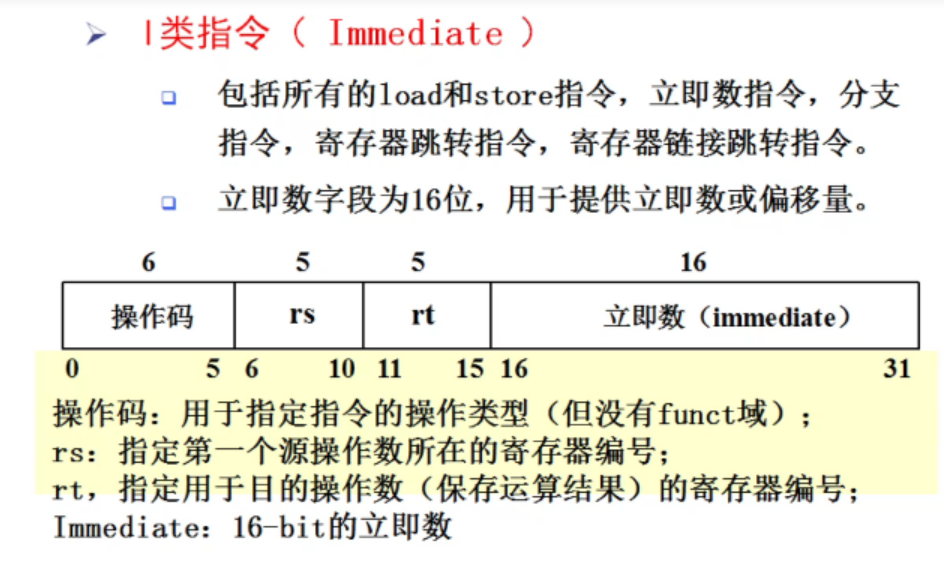

- I类指令（立即跳转），如load，store，立即数，分支，寄存器跳转

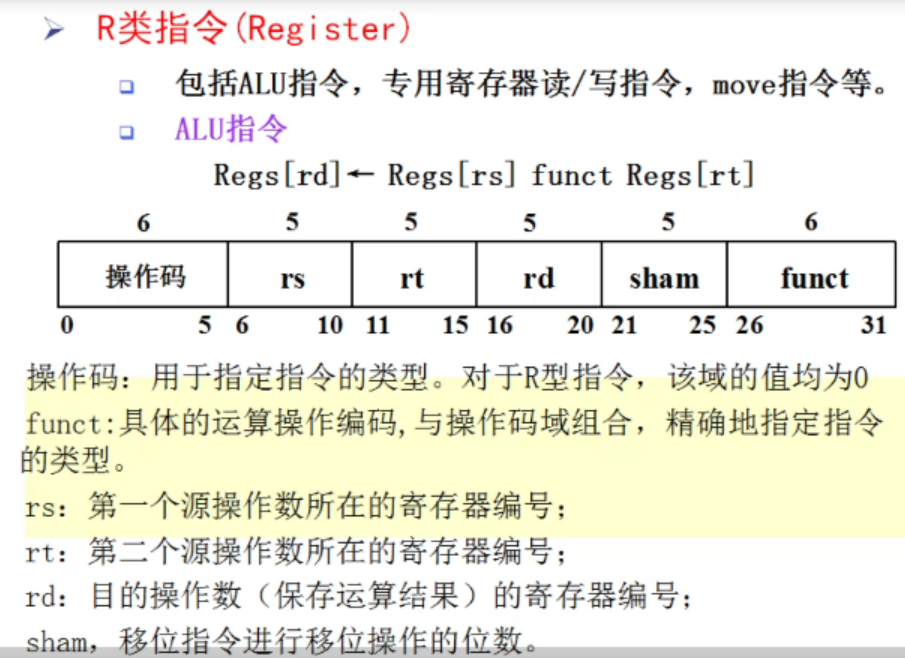

- R类指令（Register）

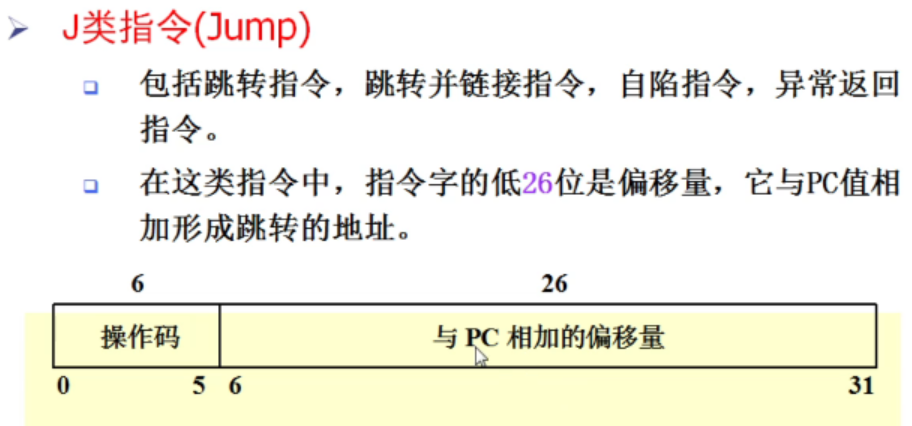

- J类指令（Jump）
Q.E.D.
